Keysight 64997A программное обеспечение для визуализатора спектра осциллографа Oscilloscope Spectrum Visualizer (OSV)

Описание

Программное обеспечение Oscilloscope Spectrum Visualizer (OSV) обеспечивает расширенный анализ частотной области FFT для осциллографов серии InfiniiVision по доступной цене. Программное обеспечение OSV расширяет возможности осциллографов серии InfiniiVision для выполнения анализа БПФ в частотной области. Он обеспечивает анализ спектра и спектрограмм с интуитивно понятным пользовательским интерфейсом, параметрами и настройками управления, а также функциями маркеров, с которыми инженеры по радиосвязи знакомы, предлагая преимущества по сравнению с традиционными осциллографическими решениями БПФ. Эта новая возможность помогает инженерам лучше понять производительность своей конструкции и быстрее устранять проблемы, когда они возникают.

** Требуется Microsoft Windows 7 и версия кода осциллографа 2.11 или выше **

Поддерживаемые осциллографы

• Прицел InfiniiVision 2000 серии X: 70, 100, 200 МГц
• Прицел InfiniiVision 3000 серии X: 100, 200, 350, 500 МГц
• Прицел InfiniiVision 4000 серии X: 200, 350, 500 МГц; 1, 1,5 ГГц
• Прицел InfiniiVision 6000 серии X: 1, 2,5, 4, 6 ГГц

Ключевая особенность

• OSV 64997A поддерживает осциллографы InfiniiVision 2000, 3000, 4000 и 6000 серии X
• 64997A работает на внешнем ПК
• Спектральный анализ с полосой пропускания до 1,5 ГГц, в зависимости от выбора осциллографа InfiniiVision
• Одно- или двухканальные измерения и отображение (каналы 1 и 3)
• Произвольные или запускаемые измерения, режимы одиночной или непрерывной развертки

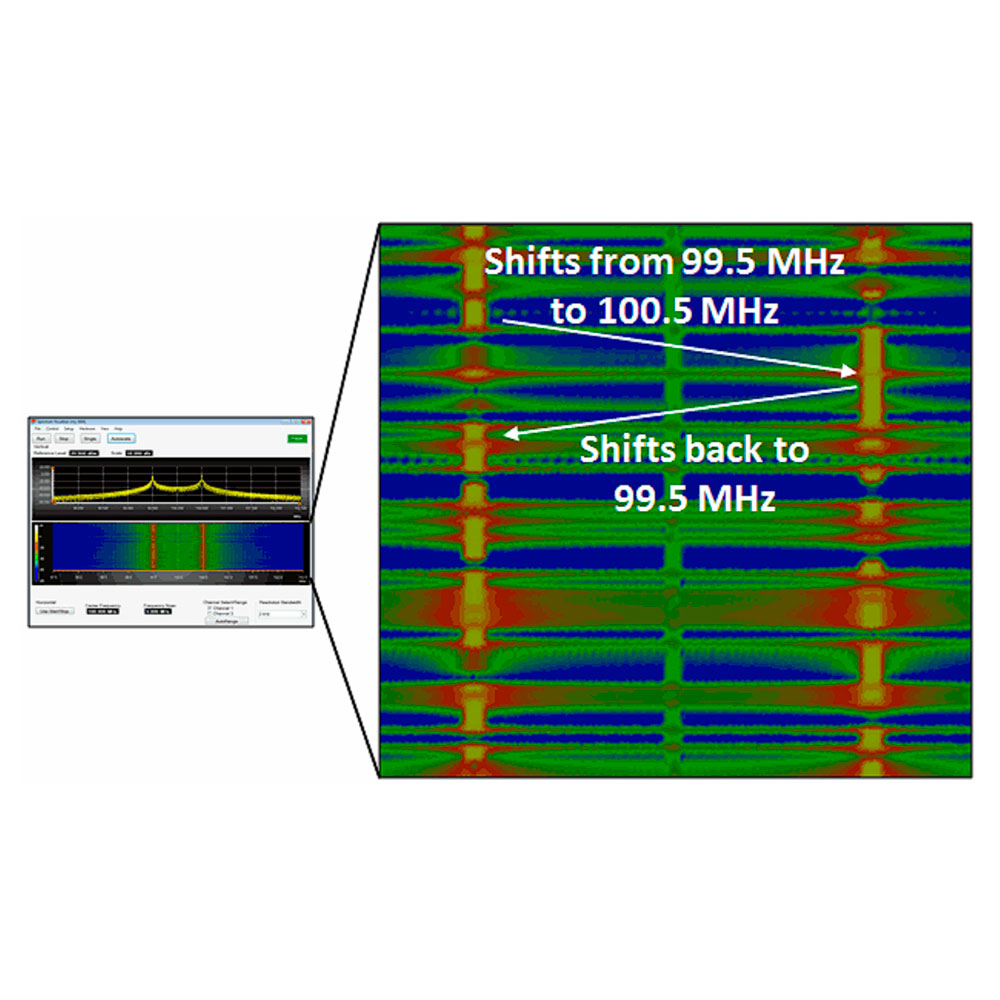

• Измерения спектрограммы (спектр в зависимости от частоты в зависимости от времени) для анализа изменяющихся во времени сигналов с вертикальным, горизонтальным или водопадным режимами отображения
• Можно настроить несколько осциллографов, чтобы пользователь мог быстро переключаться между несколькими приборами.

Спектральные измерения

• Мощность (дБм) в зависимости от частоты
• По горизонтали (ось x): укажите центральную частоту и диапазон частот или начальную и конечную частоты.
• По вертикали (ось Y): укажите опорный уровень (дБм) и шкалу (дБ / дел)
• Настраиваемая полоса разрешения
• Плоские верхние, Гауссовские или Ханнинговые окна, применяемые к данным временной области для анализа БПФ
• Маркер до пиковой амплитуды и маркер до центральной частоты
• Поиск пика маркера может быть включен для сигналов, изменяющихся во времени
• Множественный маркер с показаниями дельты X и дельты Y

Режимы сбора и отображения

• Свободный ход (непрерывный), срабатывание, остановка, одиночный, предустановленный
• Режим запуска: укажите уровень мощности запуска (дБм), однократная или непрерывная развертка
• Включение / отключение метки оси Y
• Включение / отключение отображения основной кривой
• Режим отображения максимального удержания

Управление источником генератора сигналов произвольной формы (только на осциллографах InfiniiVision)

• Синусоидальная волна 20 МГц
• Прямоугольная волна 10 МГц
• Импульсная форма волны
• Настройки источника WaveGen могут быть изменены во время работы ASV для интерактивного источника сигнала и возможности анализа
